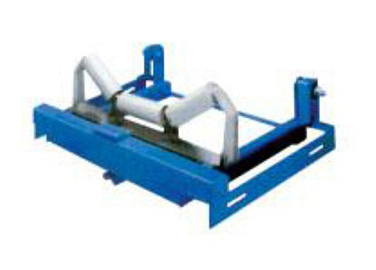

ICS-20B型电子皮带秤

ICS-20B型电子皮带秤

  • 所属分类:高精度电子皮带秤系列
  • 浏览次数:
  • 发布日期:2019-12-18
  • 产品概述
  • 性能特点
  • 技术参数

产品名称:ICS-20B型电子皮带秤


概述:

ICS-20B型秤架 秤架结构为ICS-20A的一半,即秤架上放置一组托辊,采用一只拉式传感器及一对耳轴。动态累计误差优于±0.5%。该秤架主要安装在进出料口中心距较短的输送机上。


系统组成:

ICS-20B型电子皮带秤由四个部分组成:

1.称重桥架   1套

2.三原称重控制器(仪表)   1台(含有4-20MA输出)

3.称重传感器    1只(知名专业厂家)

4.测速传感器及测速辊筒   1个(60-12型)


结构特征:

◆结构简单,力传环节少,安装简捷方便;

◆独特的矩形杠杆,钢性好,无形变;

◆使用橡胶耳轴支承,防腐蚀、防潮、抗振动;

◆抗侧向力、抗水平分力,有效的减少了皮带跑偏和落料偏载的对系统精度的影响;

◆称重传感器为拉式,调整方便,灵活、可靠、精度较高;


主要技术参数:

◆计量精度:±1.0%

◆称量范围:0~4000t/h

◆皮带宽度:400~2200mm

◆皮带速度:0.01~4.0m/s

◆皮带输送机倾角:0°~16°

◆远程传输:1200m


工作和安装环境:

◆环境温度:

机械:-20°C/+50°C

仪表:-10°C/+40°C

◆电源电压:220VAC(+10%、-15%)50HZ±2%

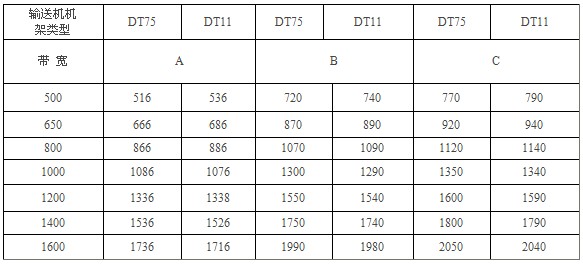

 外形尺寸:

外形尺寸

注:表中未列带宽尺寸根据实际机架确定


安装示意图

安装示意图
