急停闭锁开关使用

急停闭锁开关使用

  • 所属分类:美国RAMSEY(拉姆齐)输送机保护装置
  • 浏览次数:
  • 发布日期:2019-12-18
  • 产品概述
  • 性能特点
  • 技术参数

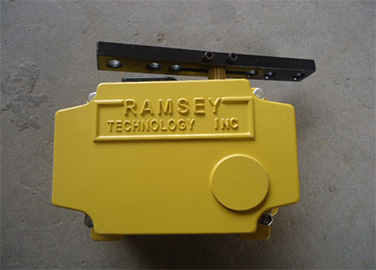

产品名称:急停闭锁开关使用


急停闭锁开关(以下简称急停开关)适用于具有爆炸性混合气体的危险场所以及露天煤矿、选煤厂等工作场所,作为矿用带式输送机综合保护控制装置的紧急停车信号检测之用。


1 主要技术特征

2.1  防爆型式:矿用本质安全型,防爆标志:ExibI;

2.3  接点容量:30V/10A;

2.4  接点接触电阻≤0.1Ω,振动、冲击后≤0.2Ω;

2.5  动作力:60N±10N ;复位力:60N±10N;

2.6  动作性能:急停开关任一边的驱动拉环上向外施加作用力时,

急停开关内的接点状态应翻转,并能自锁;在相应的复位拉环上向外施加作用力时,急停开关内的接点状态应复原;

2.7  外形尺寸:165mm×90mm×160mm;

质量:2kg。


3   环境条件

3.1  正常工作条件

a) 环境温度:-5℃~+40℃;

b) 平均相对湿度:不大于95%(+25℃);

c) 大气压力:80kPa~106kPa;

d) 无显著振动和冲击的场合;

e) 在具有煤尘、甲烷等有爆炸性混合物,但无破坏绝缘的腐蚀性气体的场合;

f)污染等级:3级;

g)安装类别:Ⅲ类。

3.2  最恶劣贮运条件

高温:60℃;

低温:-40℃;

平均相对湿度:95%(25℃)。

振动:50m/s2;

冲击:500m/s2。


4   结构概述

急停开关由外壳、行程开关、急停拉环、复位拉环、接线端子等部分组成。


5   工作原理

急停开关任一边的急停拉环上向外施加60N±10N的作用力并产生位移时,急停开关内的行程开关动作,接点状态翻转,并自锁;在相应的复位拉环上向外施加60N±10N的作用力时,急停开关内的行程开关再次动作,接点状态复原。


6  安装

将急停开关安装在皮带机两侧的支架上,用拉绳依次把急停开关的急停拉环分别相连,打开急停开关接线盒,用电缆将J(急停信号)、O(电源地)接至带式输送机综合保护控制装置主机内对应的接线端子上。

6.2 调试

急停开关任一边的急停拉环上向外施加60N±10N的作用力并产生位移时,急停开关内的行程开关动作,接点状态翻转,并自锁;在相应的复位拉环上向外施加60N±10N的作用力时,急停开关内的行程开关再次动作,接点状态复原。
