汽车自动采制样装置

汽车自动采制样装置

  • 所属分类:自动采制样装置
  • 浏览次数:
  • 发布日期:2019-12-19
  • 产品概述
  • 性能特点
  • 技术参数

产品名称:XQC型汽车自动采制样装置

汽车自动采制样装置是汽车入厂煤机械的专用设备,主要用于汽车车箱装载的物料样品采集,有采样系统、制样系统、弃煤返排系统和控制操作系统组成。汽车采样设备分为XQC桥式、XBC悬臂式两种。


产品符合标准:GB475-1996《商品煤样采取方法》及GB474-1996《煤样的制备方法》


汽车自动采制样装置工作原理:

汽车进入采样区指定位置停车并关闭发动机,通过随机选定采样点,带有采样头的采样小车到达预定采样点的上方后自动锁紧,启动螺旋采样头旋转并以一定速度下降,从顶部插入煤层,同时关闭集料斗以便储存子样,到达预先设定的采样深度后,螺旋采样头自动上升至上部原始位置,采样小车运行至卸料点,集料斗自动打开放料,样品经一级给料机输送到破碎机,经过缩分器缩分,留样进入分矿集样瓶,弃料经过弃煤返排系统返回车箱或输送至弃料储仓定时排放。


系统特点:

◇适用于汽车、轮船、煤堆等各种运煤方式的采制样。

◇采样头为螺旋钻取式,通过控制,可实现任意深度采样。

◇采样部分随摆臂旋转而动,使采样、破碎、缩分连续进行,无需人工介入,减少人为因素的影响,同时缩短了采样周期。

◇采样对象为原煤、矿石等颗粒状物料。

◇紧凑的结构设计,安装方便,维护量小。

◇电动操作,安全可靠。

◇采用钻取式采样头,动作速度快,采样时间短,能较好地取得一个采样点的全断面子样,煤样更具有代表性。

◇制样系统采用旁路布置,布置方式多样,能满足不同用户的要求。


技术参数:

◇适应环境温度:—20~60℃

◇适用煤车高度:4000mm

◇操作方式:自动、半自动、手动

◇余煤处理方式:自动、人工(根据现场而定)

◇采样粒度:≤300mm

◇采样深度:400~3200mm

◇制样粒度:≤6mm或≤13mm

◇缩分比:1/4~1/2

◇适用于水分:≤15%

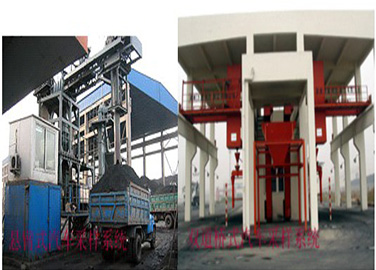

悬臂式螺旋采制样系统图:

悬臂式螺旋采制样系统图

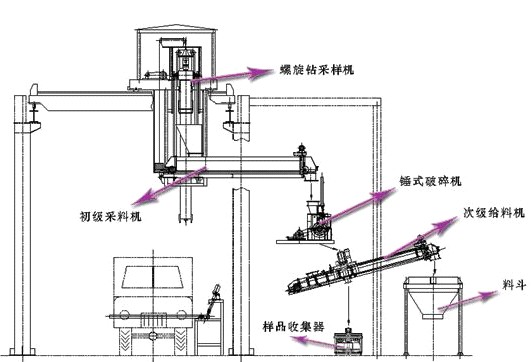

  桥式螺旋采制样系统图:

 桥式螺旋采制样系统图
