皮带中部/头部采制样装置

皮带中部/头部采制样装置

  • 所属分类:自动采制样装置
  • 浏览次数:
  • 发布日期:2021-05-13
  • 产品概述
  • 性能特点

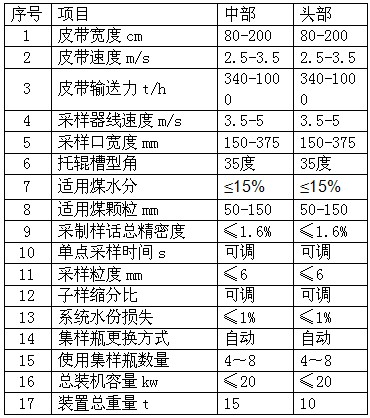

  • 技术参数

产品名称:皮带中部/头部采制样装置


概况:

皮带中部采制样系统SY-T-X型皮带头(端)部采制样,是指初级采样机安装在皮带输送机上,从运行的水平或倾斜的输送带上直接采集子样的方式。


工作原理:

皮带头部采样装置每隔一定时间间隔采样头旋转一周,采样头全断面切割煤流一次,采集一个子样,子样经溜管进入一级给料机,将子样连续、均匀输送至破碎机,安要求的粒度进行破碎,破碎后的子样进入二级给料机进行二次采样缩分,样品进入样品收集器,弃料则由斗式提升机输送,返回至皮带机主料流中。


系统组成:

一种典型的中部两级采制样系统。该系统由旋斗式中部采样机、初级样品给料机、锤式破碎机、次级样品给料机、次级采样机和余料处理设备等组成。


系统的特点与优点:

◇采用PLC控制,自动化程度高,运行可靠。

◇系统设计紧凑、节省空间、适于低空间安装。

◇单元式结构便于现场组合安装。

◇精心的设计和选材有效地防止堵料和撒料。

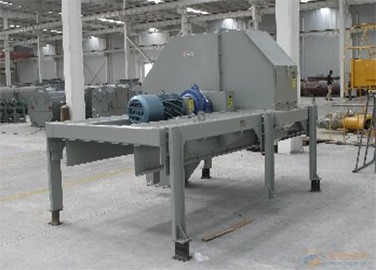

皮带中部/头部采制样装置

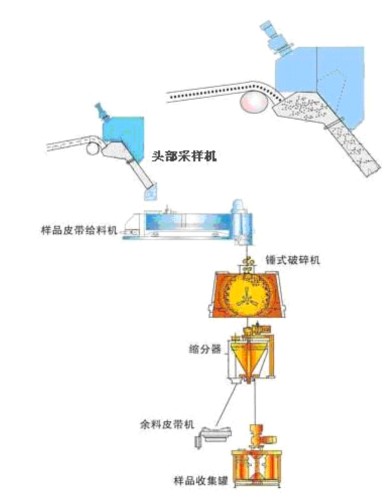

头部采样流程图:


头部采样流程图

 中部采样流程图:

中部采样流程图
